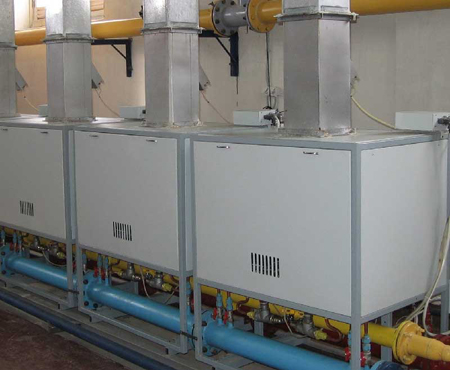

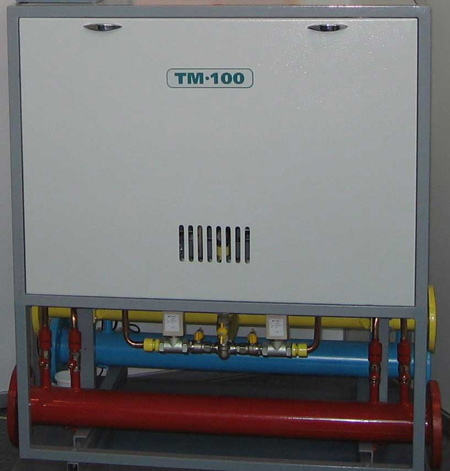

Газовая нагревательная установка "ТМ-100"
"ТМ-100" представляет собой автономную водогрейную установку проточного типа, работающую на газе низкого давления. В состав установки входят: котлы КВАг (от 1 до 10 шт.) и система автоматического управления "Микро-Т".
В настоящее время, газовая нагревательная установка "ТМ-100" снята с производства, наше предприятие поставляет запасные части к ТМ-100:
1. Теплообменники к ТМ-100
2. Горелка 3208
3. Клапан электромагнитный МКГ
4. Блок управления котлом - БУК
5. Блок питания - БП
6. Блок розжига котла - БР
7. Блок управления и индикации - БУИ
Для получения консультации по запасным частям к ТМ-100 звоните нам по тел.:
8 (8452) 46-60-56 ; 25-78-00
Автоматика управления обеспечивает:
- контроль и защиту установки по всем параметрам безопасности;
- автоматическое регулирование температуры тепло-носителя в зависимости от температуры наружного воздуха;
- программируемое снижение нагрузки в нерабочее (ночное) время;
- сигнализацию на диспетчерский пункт о нарушениях параметров и режимов работы;
- передачу информации и дистанционное управление с ПК.

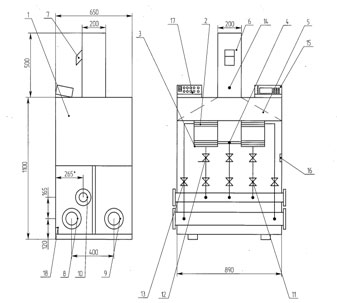

СХЕМА КОНСТРУКЦИИ "ТМ-100"
1. Корпус 2. Теплообменник 3. Горелка 4. Запальная горелка 5. Тягостабилизатор
6. Дымоход 7. Датчик тяги 8. Коллектор водяной подающий 9. Коллектор водя-
ной обратный 10. Коллектор газовый 11. Кран газовый 12. Клапан газовый электромагнитный
13. Кран водяной 14. Отверстие для измерения разряжения в котле 15. Блок управления
и индикации 16. Блок розжига 17. Блок управления котлом 18. Блок питания.
Система безопасности отключает подачу газа:
- при погасании пламени на запальной горелке;
- при понижении (повышении) давления газа
за пределы установленных значений;
- при понижении (повышении) давления теплоносителя
за пределы установленных значений;
- при повышении температуры теплоносителя выше 94°С;
- при недостаточной тяге;
- при отключении электроэнергии.
Основные технические данные
Наименование параметра
|
Значение |
Тепловая мощность, кВт: одного котла |
100 |
Температура нагрева воды, °С, не более |
94 |
Номинальное давление газа, кПа |
1,3/2,0 |
Расход газа, Н м3/ч, при QHp= 8570 ккал/час
|
10,7 |
Питание от источника переменного тока: |
220 В, 50 Гц |
Коэффициент полезного действия, % |
91,2 |
Потребляемая электрическая мощность, Вт |
170 |
Разряжение в дымоходе, Па, |
20÷40 |
Гидравлическое сопротивление, кгс/см2: |
0,3 |
Количество циркулируемой воды, м 3/ч, |
3,1 |
Рабочее давление воды на входе в установку, МПа |
0,2÷0,6 |
Температура уходящих газов, °С |
140÷160 |
Содержание оксида углерода (СО), мг/м3 |
22,7 |
Содержание оксида азота (NO), мг/м3 |
33,4 |
Режим работы |
Автоматический |
Зажигание запальных горелок |
Электронное |
Вес одного котла, кг |
150 |
Габаритные размеры, мм |
970 |
