Регистры отопительные РГТ

Регистры маркировкой РГТ изготавливаются согласно рабочим чертежам и ТУ 4936-001-69441315-11 (разработчик и держатель подлинника ООО ПКП "ГазПремиум")

Регистр - прибор из нескольких соединенных вместе стальных труб, образующих каналы для теплоносителя. Приборы сваривают из труб диаметром от 32мм до 150мм. Регистры обладают одним из самых высоких коэффициентов теплопередачи. Регистры из гладких труб с присоединительными патрубками на сварке рекомендовано устанавливать в электропомещениях, где не допускается установка резьбовых и фланцевых соединений. В качестве теплоносителя в регистрах может использоваться вода, пар, антифризы и т.д. К каждой партии регистров прилагается паспорт, акт о проведенных гидравлических испытаниях и сертификат соответствия на регистры.

Область применения :

  • отопление промышленных помещений;
  • отопление общественных мест.

Запись обозначения регистров при заказе должна соответствовать следующему примеру:

РГТ - 1 – 108х3 - 2м – 5 – ОП - Э
(1) - (2)  -  (3)  -  (4) –(5) –(6) - (7)

(1) – РГТ - регистр из гладких труб;
(2) -  1; 2 – однорядный, двухрядный;
(3) – 108х3 – диаметр труб 108х3мм ;
Условные диаметры трубопроводов регистра из гладких труб Ду (мм) 32; 40; 50; 65; 80; 100; 150.
(4) – 2м – длина регистра 2 м.;
(5) – 5 – 5 труб в одном ряду;
(6) – ОП – регистр на опорах;
(7) – Э – регистр с экраном

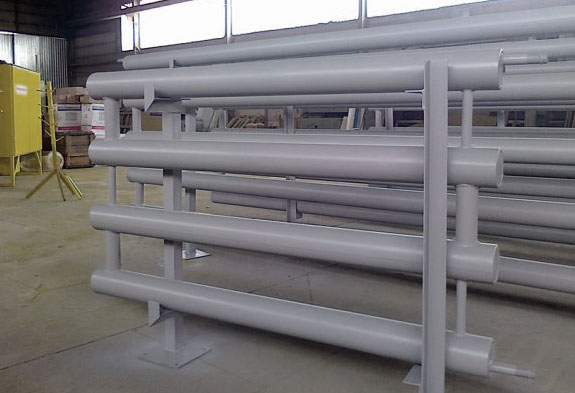

Регистры из гладких труб

Антикоррозийная обработка регистров – грунт ГФ-021 (по умолчанию).В случае применения регистров в помещениях с агрессивными средами, при заказе необходимо указывать тип антикоррозийной обработки.
Регистры выпускаются следующим типоразмерным рядом, длиной от 1м до 6м, массой от 28 кг. до 600 кг.
Максимальное рабочее давление отопительных приборов 0,6 Мпа

Значения номинального теплового потока


Условный диаметр трубопровода регистра из гладких труб

Значение теплового потока ккал/м, (Вт/м) при параметрах теплоносителя ˚С

150-70

130-70

110-70

105-70

95-70

90-70

32

81,7 (95)

70,5 (82)

61 (71)

58,5 (68)

54,2 (63)

51,6 (60)

40

107,5 (125)

94,6 (110)

80,8 (94)

78,2 (91)

71,4 (83)

68,8 (80)

50

163,4 (190)

143,6 (167)

123,8 (144)

119,5 (139)

109,2 (127)

105 (122)

65

206,4 (240)

180,6 (210)

156,5 (182)

150,5 (175)

137,6 (160)

131,6 (153)

80

 223,6 (260)

210,7 (245)

183,1 (213)

176 (205)

161,7 (188)

137,6 (160)

100

309,5 (360)

272,6 (317)

236,5 (275)

227,9 (265)

208 (242)

199,5 (232)

150

382,6 (445)

335,3 (390)

292,3 (340)

279,5 (325)

258 (300)

245  (285)

Стоимость погонного метра трубы регистра без опор для крепления - от 950 р.
