ИФС применяется для электрического секционирования и электрической изоляции отдельных участков трубопроводов.
ИФС выпускается в двух видах климатического исполнения по ГОСТ 15150-69: -У1 для эксплуатации при температуре окружающей среды от −40 до 60 С и -ХЛ4 для эксплуатации при температуре от −60 до 45 С. Условное обозначение ИФС при заказе:
ИФС-А-Б-В ТУ 3799-004-11013589-2004, где:
А — диаметр условного прохода;
Б — условное давление рабочей среды;
В — вид климатического исполнения.
Технические характеристики
Электрическое сопротивление при 1 кВ — 5 МОм.
Температура рабочей среды — до +250° С.

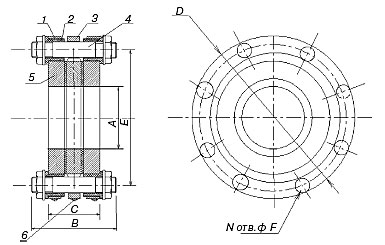

ИФС-А-Б-У1:
1 — фланец; 2 — втулка фторопластовая; 3 — фланец; 4 — шпилька; 5 — прокладка паронитовая; 6 — винт
Тип |
Ду, мм
|
Габаритные размеры, мм
| ||||||
---|---|---|---|---|---|---|---|---|
А
|
В
|
С
|
D
|
Е
|
N
|
F
| ||
ИФС-25-10 |
25
|
33
|
90
|
47
|
115
|
85
|
4
|
18,5
|
ИФС-25-16 |
25
|
33
|
100
|
59
|
115
|
85
|
4
|
18,5
|
ИФС-25-25 |
25
|
33
|
100
|
59
|
115
|
85
|
4
|
18,5
|
ИФС-32-10 |
32
|
39
|
110
|
53
|
135
|
100
|
4
|
22,5
|
ИФС-32-16 |
32
|
39
|
110
|
59
|
135
|
100
|
4
|
22,5
|
ИФС-32-25 |
32
|
39
|
120
|
65
|
135
|
100
|
4
|
22,5
|
ИФС-40-10 |
40
|
46
|
120
|
59
|
145
|
110
|
4
|
22,5
|
ИФС-40-16 |
40
|
46
|
124
|
65
|
145
|
110
|
4
|
22,5
|
ИФС-40-25 |
40
|
46
|
124
|
71
|
145
|
110
|
4
|
22,5
|
ИФС-50-10 |
50
|
59
|
110
|
59
|
160
|
125
|
4
|
22,5
|
ИФС-50-16 |
50
|
59
|
124
|
71
|
160
|
125
|
4
|
22,5
|
ИФС-50-25 |
50
|
59
|
130
|
75
|
160
|
125
|
4
|
22,5
|
ИФС-65-10 |
65
|
78
|
120
|
65
|
180
|
145
|
4
|
22,5
|
ИФС-65-16 |
65
|
78
|
130
|
77
|
180
|
145
|
4
|
22,5
|
ИФС-65-25 |
65
|
78
|
130
|
77
|
180
|
145
|
4
|
22,5
|
ИФС-80-10 |
80
|
91
|
125
|
75
|
195
|
160
|
4
|
22,5
|
ИФС-80-16 |
80
|
91
|
130
|
77
|
195
|
160
|
4
|
22,5
|
ИФС-80-25 |
80
|
91
|
130
|
83
|
195
|
160
|
8
|
22,5
|
ИФС-100-10 |
100
|
110
|
124
|
71
|
215
|
180
|
8
|
22,5
|
ИФС-100-16 |
100
|
110
|
135
|
83
|
215
|
180
|
8
|
22,5
|
ИФС-100-25 |
100
|
110
|
150
|
88
|
230
|
190
|
8
|
26,5
|
ИФС-150-10 |
150
|
161
|
130
|
77
|
280
|
240
|
8
|
26,5
|
ИФС-150-16 |
150
|
161
|
150
|
89
|
280
|
240
|
8
|
26,5
|
ИФС-150-25 |
150
|
161
|
154
|
94
|
300
|
250
|
8
|
30,5
|
ИФС-200-10 |
200
|
222
|
140
|
77
|
335
|
295
|
8
|
26,5
|
ИФС-200-16 |
200
|
222
|
160
|
95
|
335
|
295
|
12
|
26,5
|
ИФС-200-25 |
200
|
222
|
168
|
100
|
360
|
310
|
12
|
30,5
|
ИФС-250-10 |
250
|
276
|
142
|
82
|
390
|
350
|
12
|
26,5
|
ИФС-250-16 |
250
|
276
|
170
|
98
|
405
|
355
|
12
|
30,5
|
ИФС-250-25 |
250
|
276
|
184
|
107
|
425
|
370
|
12
|
34,5
|
ИФС-300-10 |
300
|
329
|
120
|
89
|
440
|
400
|
12
|
26,5
|
ИФС-300-16 |
300
|
329
|
170
|
101
|
460
|
410
|
12
|
30,5
|
ИФС-300-25 |
300
|
329
|
195
|
113
|
485
|
430
|
16
|
34,5
|

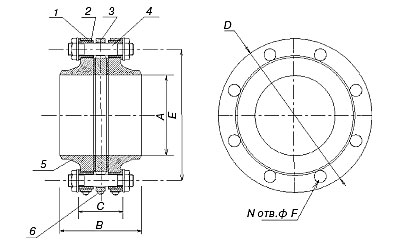

ИФС-А-Б-ХЛ4:
1 — фланец; 2 — втулка фторопластовая; 3 — фланец; 4 — шпилька; 5 — прокладка паронитовая; 6 — винт
Тип
|
Ду, мм
|
Габаритные размеры, мм
| ||||||
---|---|---|---|---|---|---|---|---|
А
|
В
|
С
|
D
|
Е
|
N
|
F
| ||
ИФС-25-10 |
25
|
33
|
99
|
47
|
115
|
85
|
4
|
18,5
|
ИФС-25-16 |
25
|
33
|
101
|
59
|
115
|
85
|
4
|
18,5
|
ИФС-25-25 |
25
|
33
|
103
|
55
|
115
|
85
|
4
|
18,5
|
ИФС-32-10 |
32
|
39
|
105
|
52
|
135
|
100
|
4
|
22,5
|
ИФС-32-16 |
32
|
39
|
107
|
53
|
135
|
100
|
4
|
22,5
|
ИФС-32-25 |
32
|
39
|
115
|
61
|
135
|
100
|
4
|
22,5
|
ИФС-40-10 |
40
|
46
|
113
|
55
|
145
|
110
|
4
|
22,5
|
ИФС-40-16 |
40
|
46
|
115
|
57
|
145
|
110
|
4
|
22,5
|
ИФС-40-25 |
40
|
46
|
123
|
65
|
145
|
110
|
4
|
22,5
|
ИФС-50-10 |
50
|
59
|
113
|
53
|
160
|
125
|
4
|
22,5
|
ИФС-50-16 |
50
|
59
|
117
|
59
|
160
|
125
|
4
|
22,5
|
ИФС-50-25 |
50
|
59
|
125
|
69
|
160
|
125
|
4
|
22,5
|
ИФС-65-10 |
65
|
78
|
119
|
59
|
180
|
145
|
4
|
22,5
|
ИФС-65-16 |
65
|
78
|
129
|
65
|
180
|
145
|
4
|
22,5
|
ИФС-65-25 |
65
|
78
|
135
|
73
|
180
|
145
|
4
|
22,5
|
ИФС-80-10 |
80
|
91
|
125
|
61
|
195
|
160
|
4
|
22,5
|
ИФС-80-16 |
80
|
91
|
130
|
69
|
195
|
160
|
4
|
22,5
|
ИФС-80-25 |
80
|
91
|
141
|
75
|
195
|
160
|
8
|
22,5
|
ИФС-100-10 |
100
|
110
|
129
|
67
|
215
|
180
|
8
|
22,5
|
ИФС-100-16 |
100
|
110
|
137
|
71
|
215
|
180
|
8
|
22,5
|
ИФС-100-25 |
100
|
110
|
155
|
81
|
230
|
190
|
8
|
26,5
|
ИФС-150-10 |
150
|
161
|
149
|
73
|
280
|
240
|
8
|
22,5
|
ИФС-150-16 |
150
|
161
|
153
|
77
|
280
|
240
|
8
|
22,5
|
ИФС-150-25 |
150
|
161
|
177
|
91
|
300
|
250
|
8
|
30,5
|
ИФС-200-10 |
200
|
222
|
151
|
73
|
335
|
295
|
8
|
26,5
|
ИФС-200-16 |
200
|
222
|
157
|
83
|
335
|
295
|
12
|
26,5
|
ИФС-200-25 |
200
|
222
|
193
|
94
|
360
|
310
|
12
|
30,5
|
ИФС-250-10 |
250
|
276
|
572
|
79
|
390
|
350
|
12
|
26,5
|
ИФС-250-16 |
250
|
276
|
172
|
88
|
405
|
355
|
12
|
30,5
|
ИФС-250-25 |
250
|
276
|
195
|
105
|
425
|
370
|
12
|
34,5
|
ИФС-300-10 |
300
|
329
|
161
|
85
|
440
|
400
|
12
|
26,5
|
ИФС-300-16 |
300
|
329
|
177
|
93
|
460
|
410
|
12
|
30,5
|
ИФС-300-25 |
300
|
329
|
209
|
113
|
485
|
430
|
12
|
34,5
|
