Сильфонные компенсаторы состоят из сильфона (гибкой гофрированной оболочки) и подсоединительных патрубков. Компенсатор воспринимает относительные перемещения соединяемых объектов как при температурных деформациях, так и при кинематических воздействиях.
Сильфонные компенсаторы обеспечивают компенсацию продольных (ход), поперечных (сдвиг) и угловых (поворот) перемещений.
Сильфонный компенсатор при действии определенных усилий и изгибающего момента растягивается, сжимается, деформируется в поперечном направлении и изгибается со значительным перемещением — до десятков сантиметров и градусов, при этом сильфон сохраняет герметичность.
 |
 |
Схема работы сильфонного компенсатора
Компенсаторы применяются для компенсации температурных деформаций и относительных перемещений участков трубопроводов и аппаратов. Сильфонные компенсаторы изготавливаются следующих видов: осевые, угловые, сдвиговые и универсальные, одно- и двухсекционные*.
* Односекционные компенсаторы имеют меньше шести гофр, двухсекционные — больше шести.

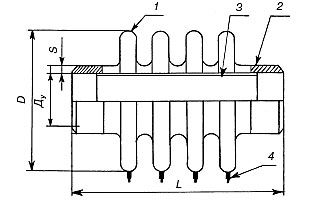

Компенсатор осевой:
1 — сильфон (гидроформованный); 2 — патрубок; 3 — внутренняя обечайка; 4 — дренажная трубка
Технические характеристики
|
Диаметр условный, Ду, мм
|
Давление, Ру, кгс/см²
|
Диаметр, max, D, мм
|
Толщина стенки патрубка, S, мм
|
Длина, L, мм
|
Осевой ход, мм
|
Масса, кг
|
|---|---|---|---|---|---|---|
|
150
|
до 64
|
238–409
|
6–8
|
304–1260
|
12–120
|
21–212
|
|
200
|
до 64
|
313–469
|
6–9
|
304–1320
|
15–120
|
23–324
|
|
250
|
до 64
|
367–523
|
6–10
|
304–1360
|
15–140
|
26–466
|
|
300
|
до 64
|
418–575
|
6–12
|
304–1400
|
15–160
|
30–575
|
|
350
|
до 64
|
493–627
|
6–14
|
404–1588
|
18–180
|
41–924
|
|
400
|
до 64
|
542–676
|
6–14
|
404–1628
|
18–180
|
48–1141
|
|
500
|
до 25
|
680–780
|
8–10
|
350–1004
|
14–180
|
60–152
|
|
600
|
до 25
|
780–880
|
8–10
|
350–1004
|
14–180
|
66–167
|
|
700
|
до 25
|
820–960
|
8–10
|
350–1004
|
12–180
|
70–176
|
|
800
|
до 25
|
920–1070
|
10–12
|
350–1004
|
12–180
|
82–242
|
|
900
|
до 25
|
1020–1170
|
10–12
|
350–1004
|
12–180
|
87–270
|
|
1000
|
до 25
|
1120–1280
|
10–12
|
374–1220
|
14–180
|
124–487
|
|
1200
|
до 25
|
1320–1620
|
10–14
|
474–1424
|
14–180
|
221–550
|
