Линзовые компенсаторы обеспечивают компенсацию только продольных перемещений.
Двухлинзовые компенсаторы типа КДМ наиболее известны и давно применяются в системах газоснабжения на подземных газопроводах, их устанавливают в колодцах после задвижек по ходу газа. Изготавливаются из тонколистовой стали в виде отдельных, свариваемых между собой штампованных полулинз.
Перед монтажом линзы компенсатора сжимают с помощью стяжных шпилек 8 и в таком состоянии монтируют его на газопроводе, после монтажа необходимо отпустить гайки 7, чтобы стяжные шпильки были свободными.
 |
 |

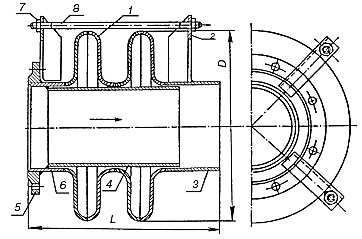

Компенсатор двухлинзовый с одним фланцем:
1 — полулинза; 2 — кронштейн; 3, 6 — патрубки; 4 — втулка направляющая; 5 — фланец; 7 — гайка; 8 — шпилька стяжная
Технические характеристики
|
Двухлинзовые компенсаторы на условное давление 0,6 МПа
| |||||
|---|---|---|---|---|---|
|
КДМ-100-1,0
|
КДМ-150-1,0
|
КДМ-200-1,0
|
КДМ-300-1,0
|
КДМ-400-1,0
| |
| Длина монтажная L в свободном состоянии, мм, не более |
402
|
437
|
442
|
457
|
457
|
| Наружный диаметр D, мм, не более |
356
|
409
|
456
|
571
|
655
|
| Полная компенсирующая способность, мм, не более |
14
|
14
|
14
|
10
|
10
|
| Масса, кг, не более |
26,6
|
35,9
|
57,7
|
88,8
|
105,0
|
| Двухлинзовые компенсаторы на условное давление 1,2 МПа | |||||
|---|---|---|---|---|---|
| КДМ-100-1,2 | КДМ-150-1,2 | КДМ-200-1,2 | КДМ-300-1,2 | КДМ-400-1,2 | |
| Длина монтажная L в свободном состоянии, мм, не более | 402 | 437 | 442 | 457 | 457 |
| Наружный диаметр D, мм, не более | 356 | 409 | 456 | 571 | 655 |
| Полная компенсирующая способность, мм, не более | 22 | 20 | 18 | 16 | 13 |
| Масса, кг, не более | 31,5 | 45,9 | 64,2 | 127,8 | 189,1 |
