Технические характеристики
Материал корпуса — сталь (чугун).
Монтажное положение — на горизонтальных или вертикальных трубопроводах.
Максимальное рабочее давление — 0,3 МПа.
 |
 |

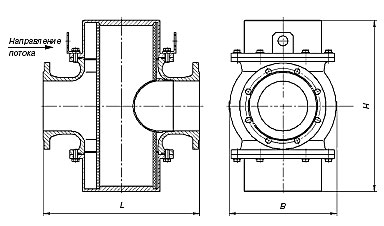

Фильтры газовые фланцевые на Ду 150, 200 (давление до 0,3 МПа)
| Наименование фильтра |
Максимальный расход (в пересчете на нормальные условия), м3/ч, при входном давлении:
| ||
|---|---|---|---|
|
5 кПа (Р=3,5кПа)
|
20 кПа (Р=10кПа)
|
40 кПа (Р=10кПа)
| |
| ФН6-1 |
3800
|
4200
|
4800
|
| ФН8-1 |
6800
|
7400
|
8600
|
| Наименование фильтра |
Ду, мм
|
Ном. раб. давл., МПа
|
Рабочая площадь фильтр. элемента, м2
|
Размеры, мм
|
Масса, кг
|
Коэф. сопр.
| ||
|---|---|---|---|---|---|---|---|---|
|
L
|
B
|
H
| ||||||
| ФН6-1 |
150
|
0,1
|
0,2
|
470
|
330
|
800
|
80
|
2,5
|
| ФН8-1 |
200
|
0,1
|
0,4
|
600
|
430
|
900
|
127
|
2,0
|
