Данный фильтр предназначен для установки на подводящем газопроводе на входе в котельную с целью очистки газа от механических частиц для повышения надежности и долговечности оборудования.
Технические характеристики
Материал корпуса:
- ФН11/2-6 фл., ФН2-6 фл., ФН21/2-6, ФН3-6, ФН4-6 — алюминиевые сплавы;
- ФН6-6, ФН8-6 — сталь, чугун.
Монтажное положение — на горизонтальных или вертикальных трубопроводах.
| Наименование клапана |
Ду, мм
|
Ном. раб. давл., МПа
|
Размеры, мм
|
Масса, кг
| ||
|---|---|---|---|---|---|---|
|
L
|
B
|
H
| ||||
| ФН11/2-6 фл. |
40
|
0,6
|
162
|
110
|
198
|
2,2
|
| ФН2-6 фл. |
50
|
0,6
|
162
|
118
|
188
|
3,0
|
| ФН21/2-6 |
65
|
0,6
|
235
|
144
|
216
|
4,5
|
| ФН3-6 |
80
|
0,6
|
258
|
163
|
226
|
5,2
|
| ФН4-6 |
100
|
0,6
|
278
|
183
|
252
|
6,5
|
| ФН6-6 |
150
|
0,6
|
470
|
330
|
800
|
80
|
| ФН8-6 |
200
|
0,6
|
600
|
440
|
900
|
127
|
Фильтры газовые фланцевые ФН11/2-6, ФН2-6
Фильтры газовые фланцевые ФН21/2-6, ФН3-6, ФН4-6
Фильтры газовые фланцевые ФН6-6, ФН8-6

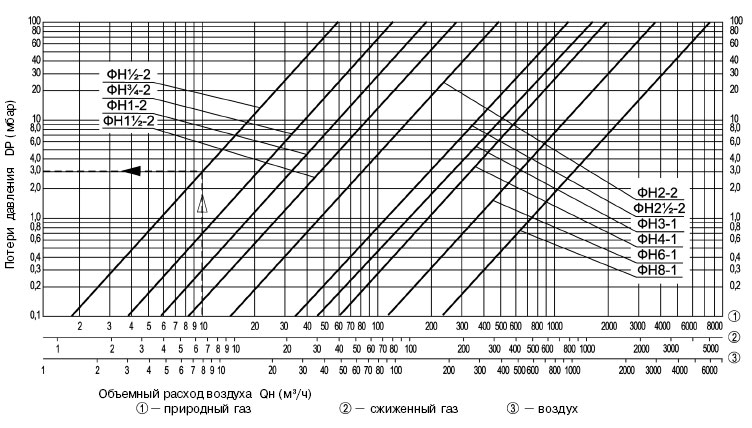

График зависимости потерь давления от объемного расхода для чистых фильтров (приведенные к нормальным условиям)
