Технические характеристики
Диапазон рабочего давления — 0,4 МПа.
Частота включений, час-1/ — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
 |
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.
Напряжение питания датчика положения — (12–24) В.
Класс защиты датчика положения — IP68.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

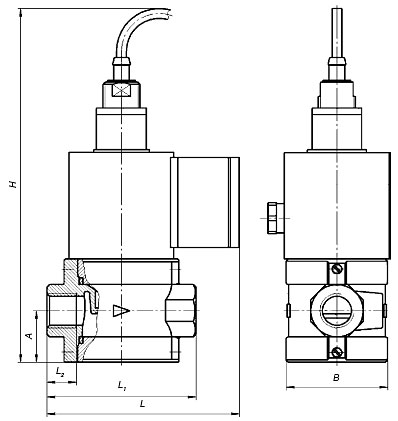

| Наименование клапана | Ду, мм | Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | В | Н | А | |||
| ВФ1/2Н-4П(Е) | 15 | 117,5 | 91 | 18 | 63 | 231 | 31,5 | 1,9 |
| ВФ3/4Н-4П(Е) | 20 | 117,5 | 91 | 18 | 63 | 231 | 31,5 | 1,9 |
| ВФ1Н-4П(Е) | 25 | 125 | 105 | 21 | 72 | 238 | 35 | 2,1 |
Клапан ВФ..Н-4П
