Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.
 |
|
Номинальная мощность, Вт
|
Напряжение питания, В
|
Потребляемый ток, мА
|
|---|---|---|
|
25
|
220
|
150
|
|
110
|
300
|
|
|
24
|
1300
|
|
|
35
|
220
|
190
|
|
110
|
380
|
|
|
24
|
1700
|
Pmax — 0,3 МПа.
Частота включений, час-1 — 1000.
Климатическое исполнение:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Напряжение питания датчика положения — (12–24) В.
Класс защиты датчика положения — IP68.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
|
Наименование клапана | Ду, мм | Диапазон раб. давл. МПа | Размеры, мм | Ном. мощн., Вт | Масса, кг | Коэф. сопр.* | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | В | Н | А | ||||||
|
ВН11/2Н-1П(Е) |
40 |
0–0,1 |
162 |
19 |
100 |
260 |
61 |
25 |
4,6 |
12,5 |
|
ВН11/2Н-2П(Е) |
40 |
0–0,2 |
162 |
19 |
100 |
260 |
61 |
25 |
4,6 |
12,5 |
|
ВН11/2Н-3П(Е) |
40 |
0–0,3 |
162 |
19 |
100 |
260 |
61 |
35 |
5,4 |
12,5 |
|
ВН2Н-1П(Е) |
50 |
0–0,1 |
162 |
19 |
118 |
280 |
77 |
25 |
4,9 |
13,2 |
|
ВН2Н-2П(Е) |
50 |
0–0,2 |
162 |
19 |
118 |
280 |
77 |
25 |
4,9 |
13,2 |
|
ВН2Н-3П(Е) |
50 |
0–0,3 |
162 |
19 |
118 |
280 |
77 |
35 |
5,7 |
13,2 |
*Коэффициент сопротивления указан при полностью открытом ручном регуляторе расхода газа.

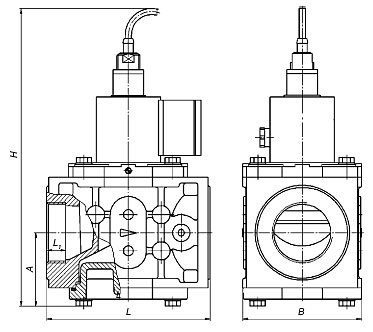

Клапаны на Ду 40, 50 муфтовые с датчиком положения
