Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.
Номинальная мощность, Вт
|
Напряжение питания, В
|
Потребляемый ток, мА
|
---|---|---|
25
|
220
|
150
|
110
|
300
|
|
24
|
1300
|
|
35
|
220
|
190
|
110
|
380
|
|
24
|
1700
|
Pmax — 0,3 МПа.
Частота включений, час-1 — 1000.
Климатическое исполнение:
- УХЛ1 (от −60 до +40 °С) — для исполнения Е;
- УХЛ2 (от −60 до +40 °С);
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «-», можно уменьшить количество проходящего через клапан газа.
Наименование клапана |
Ду, мм
|
Диапазон раб. давл. МПа
|
Размеры, мм
|
Ном. мощн., Вт
|
Масса, кг
|
Коэф. сопр.*
| |||
---|---|---|---|---|---|---|---|---|---|
L
|
В
|
Н
|
А
| ||||||
ВН1Н-4К(Е) фл. |
25
|
0–0,4
|
160
|
88
|
164
|
48
|
35
|
4,4
|
6,5
|
ВН11/2Н-1К(Е) фл. |
40
|
0–0,1
|
162
|
100
|
190
|
61
|
25
|
4,6
|
12,5
|
ВН11/2Н-2К(Е) фл. |
40
|
0–0,2
|
162
|
100
|
190
|
61
|
25
|
4,6
|
12,5
|
ВН11/2Н-3К(Е) фл. |
40
|
0–0,3
|
162
|
100
|
190
|
61
|
35
|
5,4
|
12,5
|
ВН2Н-1К(Е) фл. |
50
|
0–0,1
|
162
|
118
|
215
|
77
|
25
|
4,9
|
13,2
|
ВН2Н-2К(Е) фл. |
50
|
0–0,2
|
162
|
118
|
215
|
77
|
25
|
4,9
|
13,2
|
ВН2Н-3К(Е) фл. |
50
|
0–0,3
|
162
|
118
|
215
|
77
|
35
|
5,7
|
13,2
|
*Коэффициент сопротивления указан при полностью открытом ручном регуляторе расхода газа.

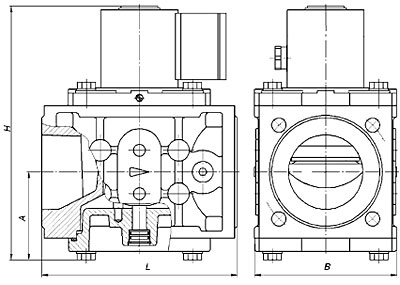

Клапаны на Ду 25, 40,50 фланцевые с регулятором расхода
