Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой А вверх), допускается установка на вертикальный трубопровод.
 |
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Напряжение питания датчика положения — 12–24 В.
Класс защиты датчика положения — IP68.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
Клапан работает в трех режимах:
- максимальный расход (напряжение подано на обе катушки);
- отключено;
- среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).
| Наименование клапана |
Ду, мм
|
Диапазон раб. давл., МПа
|

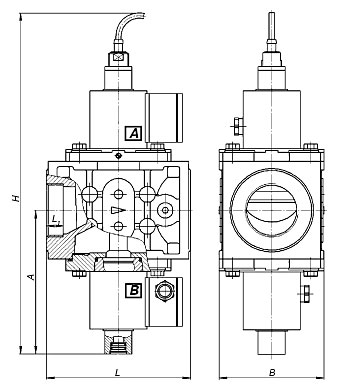

Размеры, мм
|
Масса, кг
|
Коэфф. сопр.*
| ||||
|---|---|---|---|---|---|---|---|---|---|
|
L
|
L1
|
В
|
Н
|
А
| |||||
| ВН11/2В-0,2П(Е) |
40
|
0–0,02
|
162
|
19
|
100
|
351
|
125
|
6,9
|
12,5
|
| ВН2В-0,2П(Е) |
50
|
0–0,02
|
162
|
19
|
118
|
373
|
128
|
7,5
|
13,2
|
*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.
Клапаны трехпозиционные муфтовые на Ду 40, 50 с одним регулятором расход и
