Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой А вверх), допускается установка на вертикальный трубопровод.
 |
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- УХЛ1 (от −60 до +40 °С) — для исполнения Е;
- УХЛ2 (от −60 до +40 °С);
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах:
- 40–100 % расхода (напряжение подано на обе катушки);
- 10–60 % расхода (напряжение подано только на верхнюю катушку).
| Наименование клапана |
Ду, мм
|
Диапазон раб. давл., МПа
|
Размеры, мм
|
Масса, кг
|
Коэфф. сопр.*
| ||||
|---|---|---|---|---|---|---|---|---|---|
|
L
|
L1
|
В
|
Н
|
А
| |||||
| ВН1/2В-0,2К(Е) |
40
|
0–0,02
|
162
|
19
|
100
|
325
|
156
|
6,4
|
12,5
|
| ВН2В-0,2К(Е) |
50
|
0–0,02
|
162
|
19
|
118
|
350
|
170
|
6,9
|
13,2
|
*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

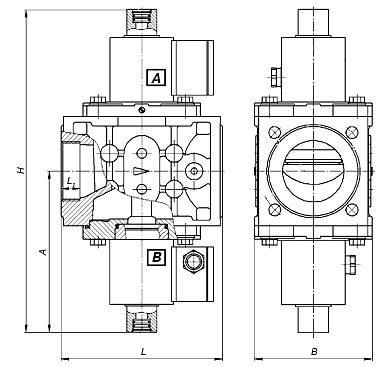

Клапаны трехпозиционные муфтовые на Ду 40, 50 с двумя регуляторами расхода
