ВН11/2В-1, ВН2В-1


Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение —на горизонтальном трубопроводе (катушками А и В вверх), допускается установка на вертикальный трубопровод.

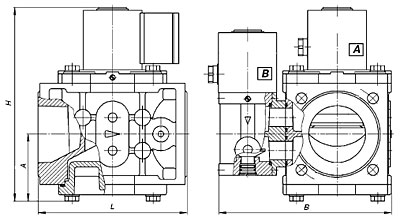

Клапаны электромагнитные трехпозиционные фланцевые с одним регулятором расхода

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

  • УХЛ1 (от −60 до +40 °С) — для исполнения Е;
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на катушку вспомогательного клапана).
Наименование клапана
Ду, мм
Диапазон раб. давл., МПа
Размеры, мм
Масса, кг
Коэфф. сопр.*
L
В
Н
А
ВН1/2В-1(Е) фл.
40
0–0,1
162
180
190
61
6,4
12,5
ВН2В-1(Е) фл.
50
0–0,1
162
195
215
75
6,9
12,4

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

Клапаны трехпозиционные фланцевые с одним регулятором расхода

Клапаны трехпозиционные фланцевые на Ду 40, 50 с одним регулятором расхода
