Технические характеристики
Класс защиты — IP65; для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение —на горизонтальном трубопроводе (катушками А и В вверх), допускается установка на вертикальный трубопровод.
 |
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Напряжение питания датчика положения — 12–24 В.
Класс защиты датчика положения — IP68.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
Клапан работает в трех режимах:
- максимальный расход (напряжение подано на обе катушки);
- отключено;
- среднее значение расхода (10–60 % расхода; напряжение подано только на на катушку вспомогательного клапана).

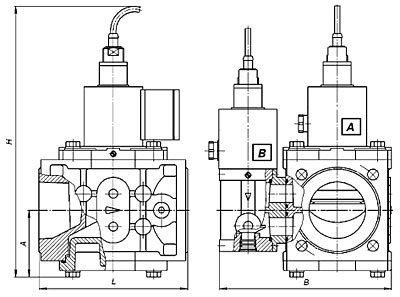

| Наименование клапана |
Ду, мм
|
Диапазон раб. давл., МПа
|
Размеры, мм
|
Масса, кг
|
Коэфф. сопр.*
| |||
|---|---|---|---|---|---|---|---|---|
|
L
|
В
|
Н
|
А
| |||||
| ВН11/2В-1П(Е) фл. |
40
|
0–0,1
|
162
|
180
|
265
|
61
|
7,1
|
12,5
|
| ВН2В-1П(Е) фл. |
50
|
0–0,1
|
162
|
195
|
287
|
75
|
7,6
|
12,4
|
*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.
Клапаны трехпозиционные фланцевые на Ду 40, 50 с одним регулятором расхода и датчиком положения
