ТУ 4215-004-96941919-2007

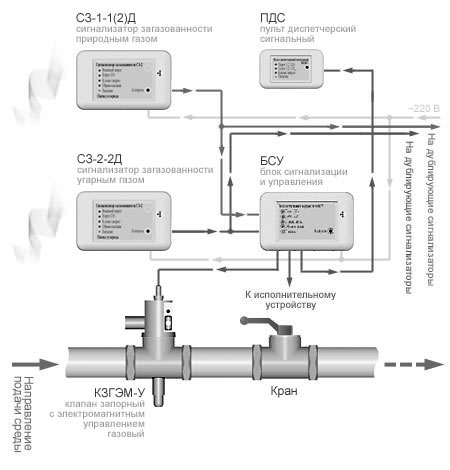

САКЗ-МК-2 состоитизсигнализатора СЗ-1, СЗ-2, БСУ иклапана КЗГЭМ-У (от 15 мм. до 150 мм.), в комплект входит соединительный кабель 10 м. с распаянными разъемами.
Система автоматического контроля загазованности САКЗ-МК-2 предназначена для:
1) контроля содержания природного газа концентрации оксида углерода в воздухе помещений потребителей газа;
2) выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням "Порог" или "1 Порог" и "2 Порог";
3) перекрытия трубопровода подачи газа клапаном при аварийной ситуации и управления исполнительным устройством.
Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1 и СЗ-2. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту диспетчера ПДС происходит через кабель, длина которого не должна превышать 500 м.
Основные технические данные САКЗ-МК-2
|
Наименование параметра или характеристики |
САКЗ-МК-2-2 |
|||
|
Напряжение питания переменного тока частотой 50±1 Гц, В |
|
|||
|
Потребляемая мощность, ВА, не более |
30 |
|||
|
Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР: |
- |
|||
|
Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора, мг/м3: |
20±5 |
|||
|
Время установления рабочего режима системы, мин: |
5 |
|||
|
Время срабатывания системы, не более: |
15 |
