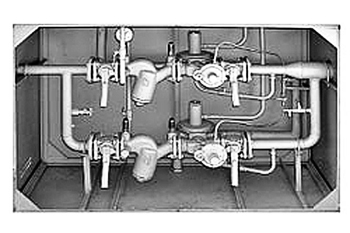

ГРПШН – одна из разновидностей шкафного газорегуляторного пункта. Как и другие ГРПШ, данная модификация используется для обслуживания жилых домов, производственных комплексов, сельскохозяйственных зданий, офисных помещений.
Отличие ГРПШН в том, что она имеет две линии редуцирования - рабочую и резервную. При необходимости используются обе линии одновременно. При таком режиме использования пропускная способность газорегуляторного пункта значительно увеличивается, что позволяет повысить производительность установки.
ГРПШН-А-02 и ГРПШН-А-02П являются модернизированными образцами ранее выпускавшихся ГРПШН-2 и ГРПШН-2П..
Технические характеристики:
|
ГРПШН-А-01-СГ
|
ГРПШН-А-01-СГ-01
| |
|---|---|---|
| Регулируемая среда |
природный газ по ГОСТ 5542-87
|
|
| Давление на входе, МПа |
1,2
|
1,2
|
| Диапазон настройки давления газа на выходе, кПа |
2–3,5
|
3,5–5
|
| Пропускная способность, м³/ч, при давлении на входе, МПа: | ||
| 0,1 |
120
|
120
|
| 0,3 |
400
|
400
|
| 0,6 |
700
|
700
|
| 0,9 |
800
|
800
|
| 1,2 |
900
|
900
|
| Регулятор давления газа |
РДНК-50
|
РДНК-50П
|
| Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па |
0,96
|
0,96
|
| Расход газа на обогреватель при давлении газа 2000 Па, м³/ч |
0,1
|
0,1
|
| Время отключения обогревателя, с |
90
|
90
|
| Время отключения обогревателя при прекращении подачи газа, с |
90
|
90
|
| Счетчик газа |
СГ16М-100
|
СГ16М-100
|
| Условный проход счетчика газа, ДУ, мм |
50
|
50
|
| Погрешность измерения в диапазоне измерения расхода, % (20–100) Qmax |
± 1
|
± 1
|
| Масса, кг |
420
|
420
|
