Комплекс СГ-ЭК может применяться для измерения объема и расхода других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т. п.) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов. Имеет взрывозащищенное исполнение СГ-ЭКВз, маркировка взрывозащиты — 1ЕхibIIВТ.
 |
Измерительный комплекс предназначен для учета расхода природного газа по ГОСТ 5542-87 в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинного счетчика газа типа СГ (в дальнейшем — счетчик СГ) или ротационного счетчика газа RVG (в дальнейшем — счетчик RVG) по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с учетом вводимых вручную значений относительной плотности газа, содержания в газе азота и углекислого газа, удельной теплоты сгорания газа в соответствии с ГОСТ 20319-96 и ПР 50.2.019-96 с помощью электронного корректора ЕК-260 или ЕК-88/К (далее по тексту электронный корректор).
Температура окружающего воздуха в месте установки комплекса СГ-ЭК от −10° С до +60° С. Температура измеряемой среды для измерительного комплекса СГ-ЭК от −20° С до +50° С.
Комплекс СГ-ЭК со степенью защиты IР64 по ГОСТ 14254 устойчив к воздействию пыли и воды. При своей работе устойчив к воздействию внешнего электромагнитного поля напряженностью переменного поля — до 40 А/м, постоянного поля — до 400 А/м. Также устойчив к воздействию синусоидальной вибрации в соответствии с ГОСТ 12997, группа исполнения № 3.
Электропитание комплекса СГ-ЭК осуществляется от двух литиевых батарей со сроком службы 5 лет при эксплуатации без вывода импульсного сигнала и данных через интерфейс RS232. Среднее время восстановления работоспособности комплекса путем замены составных частей или соединительных трубопроводов составляет не более 60 мин.
Комплекс может применяться во взрывоопасных зонах помещений и установок согласно гл. 7.3 ПУЭ и другим нормативным документам.
Для обеспечения работоспособности на газе, содержащем механические примеси, перед комплексом СГ-ЭК должен устанавливаться фильтр.
Средний срок службы до списания комплекса СГ-ЭК составляет не менее 12 лет с учетом замены комплектующих, имеющих естественный ограниченный срок службы. Межповерочный интервал комплекса СГ-ЭК — 5 лет.
Комплекс СГ-ЭК обеспечивает выполнение следующих процедур:
- ввод и изменение исходных условий и данных (процедура настройки);
- периодический опрос и расчет всех параметров потока газа;
- вычисление приведенного к стандартным условиям расхода и объема газа;
- отображение на дисплее электронного корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, расход, давление, температура и т. д.);
- отображение по вызову текущих значений показаний датчиков, а также приведенного расхода и объема и значений всех введенных и вычисленных параметров;
- дистанционную передачу с помощью дополнительного модема (не входящего в состав комплекса) всех вычисленных, введенных и хранящихся в памяти электронного корректора параметров по запросу или заданной программе;
- представление отчетов о нештатных ситуациях, авариях и несанкционированных вмешательствах;
- архивирование основных параметров работы комплекса СГ-ЭК;
- диагностику работоспособности функциональных блоков комплекса СГ-ЭК;
- отображение максимальных и минимальных показаний измеренных параметров с указанием времени и даты;
- отображение суточных потреблений и максимальных расходов газа текущего и прошедшего месяца;
- отображение серийных номеров составных частей комплекса.
Условное обозначение
СГ-ЭКВз-Т1-1.0-1600/1.6:
- СГ-ЭКВз — возможность использования комплекса во взрывоопасных зонах;
- Т1 — счетчик газа турбинный СГ (Т1), счетчик газа турбинный TRZ (Т2) или ротационный RVG (Р);
- 1.0 — максимальное значение измеряемого абсолютного давления (МПа), на которое выбирается датчик давления;
- 1600 — максимальный измеряемый объемный расход при рабочих условиях (м3/ч);
- 1.6 — максимально допустимое рабочее давление (избыточное) для корпуса счетчика газа, МПа.

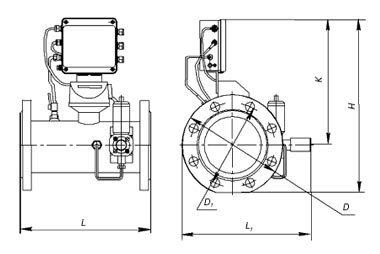

Вариант исполнения комплекса со счетчиком газа СГ
| Условное обозначение комплекса |
ДУ, мм
|
Основные размеры, мм
|
Масса, кг
| |||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
D
|
D1
|
d
|
n*
|
L
|
L1
|
Н
|
К
| |||
| СГ-ЭК-Т1-100/1,6** |
50
|
–
|
103
|
–
|
|
150
|
315
|
500
|
470
|
12
|
| СГ-ЭК-Т1-160/1,6 |
80
|
195
|
160
|
18
|
8
|
240
|
380
|
495
|
400
|
17
|
| СГ-ЭК-Т1-250/1,6 |
80
|
195
|
160
|
18
|
8
|
240
|
380
|
495
|
400
|
17
|
| СГ-ЭК-Т1-400/1,6 |
100
|
215
|
180
|
18
|
8
|
300
|
405
|
515
|
435
|
21
|
| СГ-ЭК-Т1-650/1,6 |
100
|
215
|
180
|
18
|
8
|
300
|
405
|
515
|
435
|
21
|
| СГ-ЭК-Т1-800/1,6 |
150
|
280
|
240
|
22
|
8
|
450
|
465
|
570
|
440
|
34
|
| СГ-ЭК-Т1-1000/1,6 |
150
|
280
|
240
|
22
|
8
|
450
|
465
|
570
|
440
|
34
|
| СГ-ЭК-Т1-1600/1,6 |
200
|
335
|
295
|
22
|
12
|
450
|
530
|
630
|
470
|
50
|
| СГ-ЭК-Т1-2500/1,6 |
200
|
335
|
295
|
22
|
12
|
450
|
530
|
630
|
470
|
50
|
* Количество отверстий.
** Межфланцевое исполнение.
Технические характеристики
| Вариант исполнения комплекса со счетчиком газа СГ |
Максимальные измеряемые давления (абс.), МПа
|
Диаметр условного прохода ДУ, мм
|
Диапазон измерения объемного расхода при Рраб, м3/ч
| ||
|---|---|---|---|---|---|
|
Qmax
|
Qmin
| ||||
|
1:20
|
1:10
| ||||
| СГ-ЭКВз-Т1-0.2-100/1.6 |
0,2
|
50
|
100
|
–
|
10
|
| СГ-ЭКВз-Т1-0.35-100/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-100/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-100/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-100/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-100/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2-250/1.6 |
0,2
|
80
|
250
|
12,5
|
25
|
| СГ-ЭКВз-Т1-0.35-250/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-250/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-250/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-250/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-250/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2-400/1.6 |
0,2
|
100
|
400
|
20
|
40
|
| СГ-ЭКВз-Т1-0.35-400/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-400/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-400/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-400/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-400/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2-800/1.6 |
0,2
|
150
|
800
|
40
|
80
|
| СГ-ЭКВз-Т1-0.35-800/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-800/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-800/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-800/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-800/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2 -1000/1.6 |
0,2
|
150
|
1000
|
50
|
100
|
| СГ-ЭКВз-Т1-0.35-1000/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5 -1000/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75 -1000/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-1000/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-1000/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2-1600/1.6 |
0,2
|
200
|
1600
|
80
|
160
|
| СГ-ЭКВз-Т1-0.35-1600/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-1600/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-1600/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-1600/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-1600/1.6 |
1,7
|
||||
| СГ-ЭКВз-Т1-0.2-2500/1.6 |
0,2
|
200
|
2500
|
125
|
250
|
| СГ-ЭКВз-Т1-0.35-2500/1.6 |
0,35
|
||||
| СГ-ЭКВз-Т1-0.5-2500/1.6 |
0,5
|
||||
| СГ-ЭКВз-Т1-0.75-2500/1.6 |
0,75
|
||||
| СГ-ЭКВз-Т1-1.0-2500/1.6 |
1,0
|
||||
| СГ-ЭКВз-Т1-2.0-2500/1.6 |
1,7
|
||||

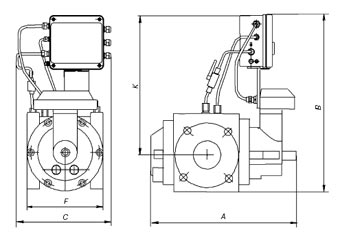

Вариант исполнения комплекса со счетчиком газа RVG
| Условное обозначение комплекса |
ДУ, мм
|
Основные размеры, мм
|
Масса, кг
| ||||
|---|---|---|---|---|---|---|---|
|
А
|
В
|
С
|
F
|
К
| |||
| СГ-ЭК-Р–25 |
50
|
303
|
465
|
280
|
171
|
390
|
16
|
| СГ-ЭК-Р–40 |
50
|
303
|
465
|
280
|
171
|
390
|
16
|
| СГ-ЭКР–65 |
50
|
303
|
465
|
280
|
171
|
390
|
16
|
| СГ-ЭК-Р–100 |
50
|
303
|
465
|
280
|
171
|
390
|
16
|
| СГ-ЭК-Р–160 |
80
|
403
|
465
|
280
|
171
|
390
|
21
|
| СГ-ЭК-Р–250 |
80
|
436
|
515
|
330
|
241
|
400
|
36
|
| СГ-ЭК-Р–400 |
100
|
496
|
515
|
330
|
241
|
400
|
41
|
| СГ-ЭК-Р–650 |
100
|
660
|
510
|
330
|
241
|
400
|
52
|
| СГ-ЭК-Р–650 |
150
|
660
|
550
|
330
|
260
|
420
|
56
|
Технические характеристики
| Вариант исполнения комплекса со счетчиком газа RVG |
Максимальные измеряемые давления (абс.), МПа
|
Типоразмер
|
Диапазон измерения объемного расхода при Рраб, м3/ч
| |||
|---|---|---|---|---|---|---|
|
Qmax
|
Qmin
| |||||
|
1:100
|
1:50
|
1:20
| ||||
| СГ-ЭКВз-Р-0.2-25/1.6 |
0,2
|
G16
|
25
|
–
|
–
|
1.3
|
| СГ-ЭКВз-Р-0.35-25/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-25/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-25/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-25/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-25/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-40/1.6 |
0,2
|
G25
|
40
|
–
|
0.8
|
2.0
|
| СГ-ЭКВз-Р-0.35-40/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-40/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-40/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-40/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-40/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-65/1.6 |
0,2
|
G40
|
65
|
–
|
1.3
|
3.0
|
| СГ-ЭКВз-Р-0.35-65/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-65/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-65/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-65/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-65/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-100/1.6 |
0,2
|
G65
|
100
|
1.0
|
2.0
|
5.0
|
| СГ-ЭКВз-Р-0.35-100/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-100/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-100/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-100/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-100/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-160/1.6 |
0,2
|
G100
|
160
|
1.6
|
3.0
|
8.0
|
| СГ-ЭКВз-Р-0.35-160/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-160/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-160/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-160/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-160/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-250/1.6 |
0,2
|
G160
|
250
|
2.5
|
5.0
|
13.0
|
| СГ-ЭКВз-Р-0.35-250/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-250/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-250/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-250/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-250/1.6 |
1,7
|
|||||
| СГ-ЭКВз-Р-0.2-400/1.6 |
0,2
|
G250
|
400
|
4.0
|
8.0
|
20.0
|
| СГ-ЭКВз-Р-0.35-400/1.6 |
0,35
|
|||||
| СГ-ЭКВз-Р-0.5-400/1.6 |
0,5
|
|||||
| СГ-ЭКВз-Р-0.75-400/1.6 |
0,75
|
|||||
| СГ-ЭКВз-Р-1.0-400/1.6 |
1,0
|
|||||
| СГ-ЭКВз-Р-2.0-400/1.6 |
1,7
|
|||||
