БУУРГ


Узлы учета расхода газа УУРГ, ШУУРГ, БУУРГ (в дальнейшем — узел учета) являются измерительными комплексами и предназначены для коммерческого учета расхода объема природного газа, приведенного к нормальным условиям, и последующей передачи информации в другие системы.

Блочный узел учета расхода газа БУУРГ

Узелы учета изготавливаются во взрывобезопасном исполнении: по ГОСТ 22782.5-78 — «Искробезопасная электрическая цепь», по ГОСТ 22782.3-77 — «Специальный вид взрывозащиты», по ГОСТ 22782.6-81 — «Взрывонепроницаемая оболочка». Вид взрывозащиты определяется установленным оборудованием.

Узлы учета в зависимости от применяемого метода измерения выполняются в следующих модификациях: с турбинными и ротационными счетчиками, с измерительной диафрагмой.

Узел учета может быть выполнен в следующих исполнениях: на раме, в шкафу, в блоке. Технологические схемы, параметры, характеристики при этом идентичны.

Узел учета предназначен для эксплуатации в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категорий размещения I по ГОСТ 15150-69 для работы при температуре окружающего воздуха от –40 °С до +50 °С и относительной влажности 98 % при температуре +35 °С.

Узел учета расхода газа на раме предназначен для эксплуатации при температуре от +1 °С до +50 °С, категория размещения 4.2.

Условное обозначение

УУРГ-Р-0,2-100:

  • УУРГ — вид исполнения: УУРГ — на раме; ШУУРГ — в шкафу; БУУРГ — в блоке
  • Р — метод измерения: Р — ротационный счетчик; Т — турбинный счетчик; СУ — суживающее устройство (измерительная диафрагма)
  • 0,2 — абсолютное давление на входе, МПа
  • 100 — номинальный расход, м3/ч. Для узлов учета с измерительной диафрагмой ДУ, мм

Измеряемая среда: природный газ по ГОСТ 5542-87, при этом рабочее давление не более 1,2 МПа (12 кгс/см2).

Минимальные и максимальные приведенные значения измеряемого расхода газа даны при максимальном рабочем давлении РР = 1,2 МПа.

Технические характеристики

Вариант изготовления
Исполнение узла учета
Максимальные измеряемые давления (абс.), МПа
Диаметр условного прохода ДУ, мм
Диапазон измерения объемного расхода при Рраб, м3
Qmax
Qmin
0,1 Qmax
0,05 Qmin
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-100
0,2
50
100
10
-Т-0.35-100
0,35
-Т-0.5-100
0,5
-Т-0.75-100
0,75
-Т-1.0-100
1,0
-Т-1.7-100
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-250
0,2
80
250
25
12,5
-Т-0.35-250
0,35
-Т-0.5-250
0,5
-Т-0.75-250
0,75
-Т-1.0-250
1,0
-Т-1.7-250
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-400
0,2
100
400
40
20
-Т-0.35-400
0,35
-Т-0.5-400
0,5
-Т-0.75-400
0,75
-Т-1.0-400
1,0
-Т-1.7-400
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-800
0,2
150
800
80
40
-Т-0.35-800
0,35
-Т-0.5-800
0,5
-Т-0.75-800
0,75
-Т-1.0-800
1,0
-Т-1.7-800
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2 -1000
0,2
150
1000
100
50
-Т-0.35-1000
0,35
-Т-0.5 -1000
0,5
-Т-0.75-1000
0,75
-Т-1.0-1000
1,0
-Т-1.7-1000
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-1600
0,2
200
250
1600
160
80
-Т-0.35-1600
0,35
-Т-0.5-1600
0,5
-Т-0.75-1600
0,75
-Т-1.0-1600
1,0
-Т-1.7-1600
1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-2500
0,2
200
250
2500
250
125
-Т-0.35-2500
0,35
-Т-0.5-2500
0,5
-Т-0.75-2500
0,75
-Т-1.0-2500
1,0
-Т-1.7-2500
1,7
Вариант изготовления
Исполнение узла учета
Максимальные измеряемые давления (абс.), МПа
Типоразмер
Диапазон измерения объемного расхода при Рраб, м3
Qmax
Qmin
1 : 100
1 : 50
1 : 20
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-25
0,2
G16
25
1,3
-Р-0.35-25
0,35
-Р-0.5-25
0,5
-Р-0.75-25
0,75
-Р-1.0-25
1,0
-Р-1.7-25
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-40
0,2
G25
40
0,8
2,0
-Р-0.35-40
0,35
-Р-0.5-40
0,5
-Р-0.75-40
0,75
-Р-1.0-40
1,0
-Р-1.7-40
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-65
0,2
G40
65
1,3
3,0
-Р-0.35-65
0,35
-Р-0.5-65
0,5
-Р-0.75-65
0,75
-Р-1.0-65
1,0
-Р-1.7-65
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-100
0,2
G65
100
1,0
2,0
5,0
-Р-0.35-100
0,35
-Р-0.5-100
0,5
-Р-0.75-100
0,75
-Р-1.0-100
1,0
-Р-1.7-100
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2 -160
0,2
G100
160
1,6
3,0
8,0
-Р-0.35-160
0,35
-Р-0.5 -160
0,5
-Р-0.75-160
0,75
-Р-1.0-160
1,0
-Р-1.7-160
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-250
0,2
G160
250
2,5
5,0
13,0
-Р-0.35-250
0,35
-Р-0.5-250
0,5
-Р-0.75-250
0,75
-Р-1.0-250
1,0
-Р-1.7-250
1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-400
0,2
G250
400
4,0
8,0
20,0
-Р-0.35-400
0,35
-Р-0.5-400
0,5
-Р-0.75-400
0,75
-Р-1.0-400
1,0
-Р-1.7-400
1,7


Габаритно-присоединительные размеры*

Исполнение узла учета
L
L1
L2
B
H
h
Масса, кг, не более
Наличие отопления
УУРГ-Т-100
1120
255
350
500
1000
300
300
УУРГ-Т-250
1625
390
395
500
1000
300
500
УУРГ-Т-400
760
450
1410
500
1000
300
600
УУРГ-Т-800
1050
725
895
1000
1300
300
700
УУРГ-Т-1000
1050
725
895
1000
1300
300
700
УУРГ-Т-1600
1155
1250
1370
1000
1300
300
900
УУРГ-Т-2500
1155
1250
1370
1000
1300
300
900
ШУУРГ-Т-100
1400
125
200
800
1600
500
400
+
ШУУРГ-Т-250
1755
290
365
800
1600
500
600
+
ШУУРГ-Т-400
860
400
1360
800
1700
500
700
+
ШУУРГ-Т-800
1150
675
1080
1200
1900
500
800
+
ШУУРГ-Т-1000
1150
675
1080
1200
1900
500
800
+
ШУУРГ-Т-1600
1255
1200
1320
1200
1900
500
1000
+
ШУУРГ-Т-2500
1255
1200
1320
1200
1900
500
1000
+
БУУРГ-Т-100
2100
200
2100
2500
2600
1500
+
БУУРГ-Т-250
2100
265
200
2100
2500
2600
1700
+
БУУРГ-Т-400
2300
315
200
2100
2500
2600
2100
+
БУУРГ-Т-800
2300
575
200
2100
2500
2600
2500
+
БУУРГ-Т-1000
2300
575
200
2100
2500
2600
2500
+
БУУРГ-Т-1600
2500
1295
200
2100
2500
2600
3000
+
БУУРГ-Т-2500
2500
1295
200
2100
2500
2600
3000
+
УУРГ-Р-25
1130
95
310
600
1000
300
500
УУРГ-Р-40
1130
95
310
600
1000
300
500
УУРГ-Р-65
1130
95
310
600
1000
300
500
УУРГ-Р-160
1490
140
340
700
1200
300
700
УУРГ-Р-250
1580
170
355
750
1200
300
900
УУРГ-Р-400
1580
170
355
750
1200
300
900
ШУУРГ-Р-25
1705
200
800
1400
500
500
+
ШУУРГ-Р-40
1705
200
800
1400
500
500
+
ШУУРГ-Р-65
1705
200
800
1400
500
500
+
ШУУРГ-Р-160
2120
200
1000
1600
500
600
+
ШУУРГ-Р-250
2250
200
1000
1600
500
1000
+
ШУУРГ-Р-400
2250
200
1000
1600
500
1000
+
БУУРГ-Р-25
2100
200
2100
2500
2600
1500
+
БУУРГ-Р-40
2100
200
2100
2500
2600
1500
+
БУУРГ-Р-65
2100
200
2100
2500
2600
1500
+
БУУРГ-Р-160
2500
200
2100
2500
2600
2500
+
БУУРГ-Р-250
2600
200
2100
2500
2600
3000
+
БУУРГ-Р-400
2600
200
2100
2500
2600
3000
+

Примечание. Габаритно-присоединительные размеры узлов учета с суживающими устройствами отличаются от узлов учета с ротационными/турбинными счетчиками большими значениями прямых участков. Конкретные значения принимаются по результатам расчета, производимого на основании опросного листа.

*В таблице приведены габаритные размеры узлов учета для производителя 54. Габаритные размеры узлов учета других производителей могут отличаться от приведенных в таблице.

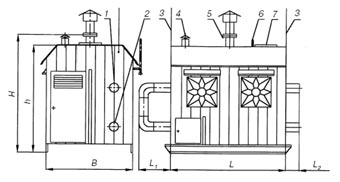

Габаритный чертеж БУУРГ

Габаритный чертеж БУУРГ:
1 — Рвых.; 2 — Рвх.; 3 — молниеотвод; 4 — дымоход; 5 — дефлектор; 6 — продувочный патрубок; 7 — взрывобезопасный клапан

Наибольший приведенный расход газа Qmax при рабочем давлении Рраб. определяется по формуле:

Qmax=Q*(Рраб. + Рб)/Рн,

где Рб = 0,1013 МПа = 1,033 кгс/см2 — нормальное давление;
Рб — барометрическое давление.

Предельное значение основной относительной погрешности измерения с турбинными и ротационными счетчиками:

±1,5 % в диапазоне расходов от 20 до 100 % Qmax;
±2,5 % в диапазоне расходов от 10 до 20 % Qmax;
±4,5 % в диапазоне расходов от 5 до 10 % Qmax.

Предельное значение основной относительной погрешности узла учета расхода с измерительной диафрагмой — от ±1 % до ±3 %.

Конкретное значение погрешности в диапазоне расходов уточняется в соответствии с опросным листом и условиями установки.

Измерение расхода в узлах учета расхода с турбинными и ротационными счетчиками производится в соответствии с правилами по метрологии ПР 50.2.019-96 — «Измерение расхода в узлах учета», методом переменного перепада давления в соответствии с ГОСТ 8.563.1-97, ГОСТ 8.563.2-97 и правилами по метрологии ПР 50.2.022-99.
