Технические характеристики
Диапазон рабочего давления — 0,4 МПа.
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
 |
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх), допускается установка на вертикальный трубопровод.
Напряжение питания датчика положения — (12–24) В.
Класс защиты датчика положения — IP68.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
| Наименование клапана |
Ду, мм
|
Размеры, мм
|
Масса, кг
|
Коэф. сопр.
| |||||
|---|---|---|---|---|---|---|---|---|---|
|
L
|
L1
|
L2
|
В
|
Н
|
А
| ||||
| ВН1/2Н-4П(Е) |
15
|
117,5
|
91
|
18
|
63
|
231
|
31,5
|
2,2
|
5,6
|
| ВН3/4Н-4П(Е) |
20
|
117,5
|
91
|
18
|
63
|
231
|
31,5
|
2,2
|
5,9
|
| ВН1Н-4П(Е) |
25
|
125
|
105
|
21
|
72
|
238
|
35
|
2,4
|
9,0
|

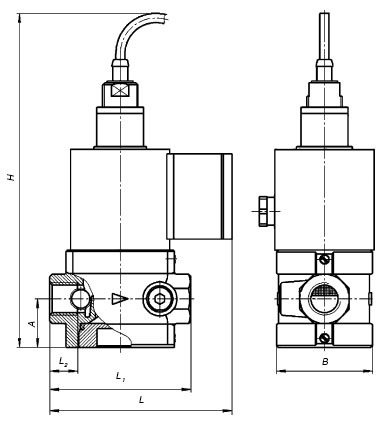

Клапан ВН…Н-4П
