ТУ 4215-004-96941919-2007

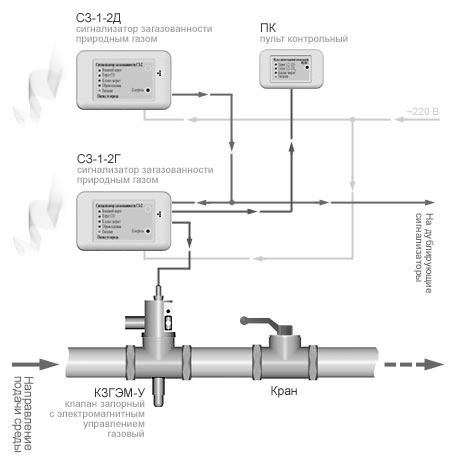

САКЗ-МК-1 состоитизсигнализатора СЗ-1 иклапана КЗЭУГ (КЗГЭМ-У) (от 15 мм. до 150 мм.), в комплект входит соединительный кабель 10 м. с распаянными разъемами.
Система автоматического контроля загазованности САКЗ-МК-1 предназначена для:
1) контроля содержания природного газа в воздухе коммунально-бытовых, жилых помещений; котельных различной мощности, работающих на природном газе и других зданиях;
2) выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням "Порог" или "1 Порог" и "2 Порог";
3) перекрытия трубопровода подачи газа клапаном запорным газовым с электромагнитным приводом, унифицированным КЗЭУГ, КЗГЭМ-У при аварийной ситуации.
Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту контроля ПК происходит через кабель, длина которого не должна превышать 500 м.
Основные технические данные САКЗ-МК-1
|
Наименование параметра или характеристики |
Значение
|
||||
|
САКЗ-МК-1-1 |
САКЗ-МК-1-2 |
||||
|
Напряжение питания переменного тока частотой (50±1)Гц,В |
|
||||
|
Потребляемая мощность, ВА, не более |
10 |
||||
|
Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР: |
10±5 |
- |
|||
|
Время установления рабочего режима системы, мин |
5 |
||||
|
Время срабатывания системы, с, не более: |
15 |
||||
